​  https://incomlaser.1688.com​

     金属激光焊接机，又常叫作激光焊机、镭雕焊机，是激光材料加工用的机械，按照激光焊接机工作方法分为五金激光焊接机、模具激光焊接机、金属激光焊接机、塑料激光焊接机、塑胶激光焊接机、电子烟激光焊接机、适配器激光焊接机、充电器激光焊接机、U盘激光焊接机、电源激光焊接机。

激光焊接是利用高能量的激光脉冲对材料实行微小区域内的一些提高温度，激光辐射的能量经过热传导向材料的内部扩散，将材料熔化后形成特殊熔池。它是一样新型的焊接方法，主要针对薄壁材料、精密组件的焊接，可实现点焊、对接焊、叠焊、封闭焊等，深宽比高，焊缝宽度小，热干扰区小、变形小，焊接效率高，焊缝标准、美观，焊后不用处理或只需简易处理，焊缝质量高，无气孔，可准确操控，聚集光点小，定位高精密，易满足自动化。

金属激光焊接机的自动化幅度高，焊接工艺流程简易。非接触式的使用方法能够达到干净、低耗的需求。用金属激光焊接机加工工件能够提高工作效率，成品工件外部美观、焊缝小、焊接严重大、焊接质量高。金属激光焊接机大面积使用在机器配件的加工，键盘焊接，矽钢片焊接，传感器焊接，电池密封盖的焊接等等方面。

但金属激光焊接机的利润比较高，对工件安装的精确度需求也比较高，在这类方面仍然有局限性。
​

激光表面再制造（熔覆修复、增材制造）

材料：铸钢

工况：长期的高压力滑动磨损和腐蚀，造成与滑板接触面疲劳失效、尺寸超差。

加工后情况：滑板接触面激光熔敷高耐磨钴基合金，硬度28－40HRC。

使用效果：恢复尺寸、耐磨，好钢用在刀刃上，大大提升寿命，寿命8－10年。

煤机行业

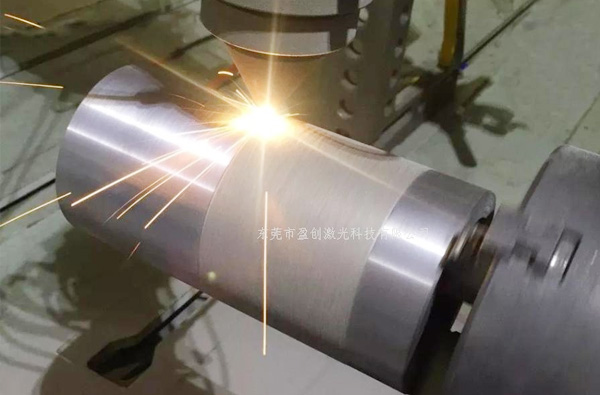

液压立柱——高速激光熔覆

​​

材料：27SiMn／42CrMo

效率：0.6－1.2㎡／小时

功率：6－10kw

加工前硬度：217HBS（HRC超下限）

加工后硬度：45－50、53－58HRC（材料可选择）

使用效果：熔覆厚度0.2－1mm，表面粗糙度Ra 6.5－7.5um。

交通运输行业

推进器芯轴——激光熔覆修复

​

​​

材料：不锈钢

加工前硬度：HRC30

加工后硬度：HRC35－40

修复效果：恢复尺寸，同质、异质修复。

石油化工行业

油缸套筒——内孔激光熔覆修复

材料：42CrMo

加工前硬度：HRC30

加工后硬度：HRC35－45

再制造效果：恢复尺寸，同质、异质修复。

机械行业

内圈座激光熔覆

材料：40Cr

加工前硬度：HRC30

加工后硬度：HRC35－45

再制造效果：提高表面耐磨，耐蚀性能。

与传统埋弧焊、电弧焊等修复手段相比，激光熔覆具有稳定性高、热变形小、质量好、工艺多样化、加工成本低等优势。通过激光熔覆再制造后的产品质量稳定可靠，有效的延长了使用寿命，取得了良好的经济和社会效应。
